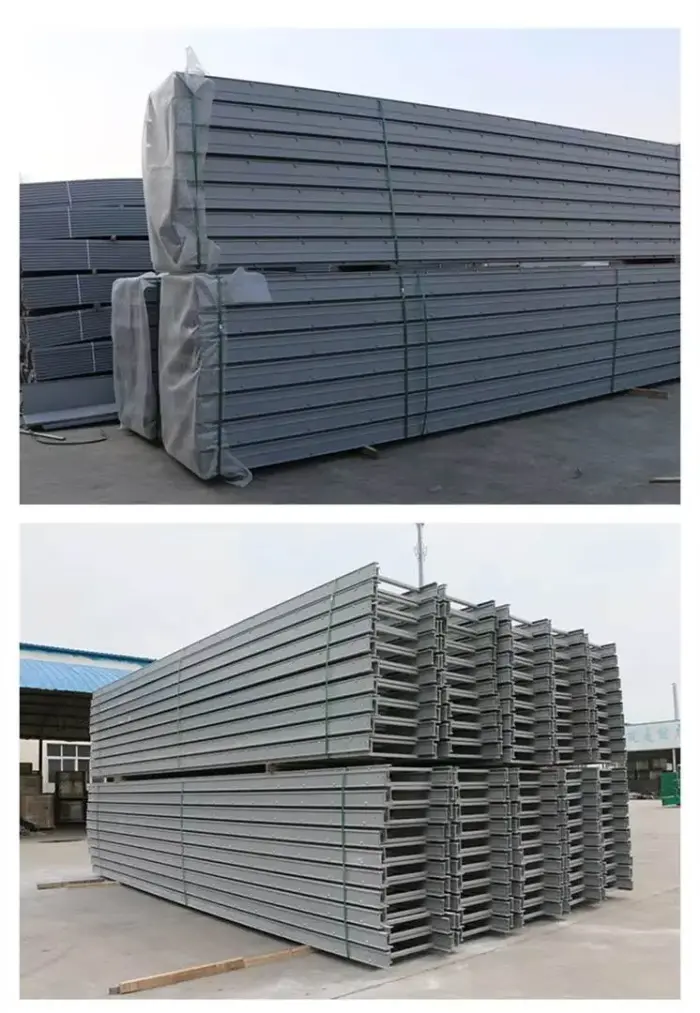

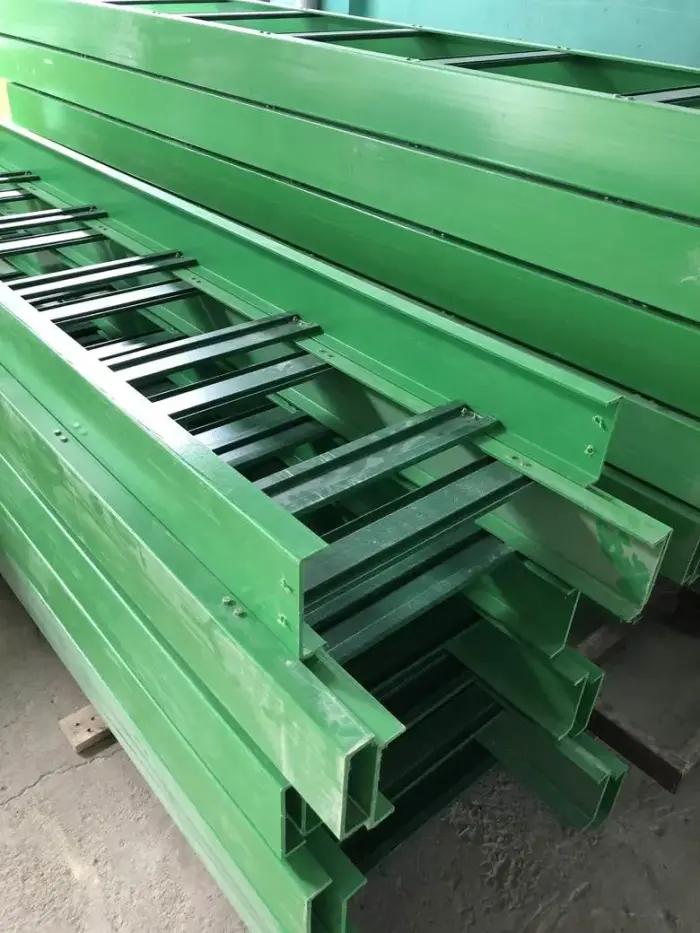

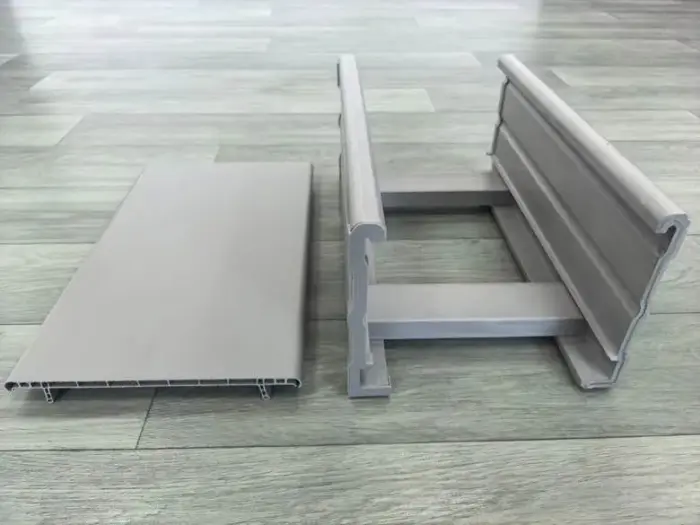

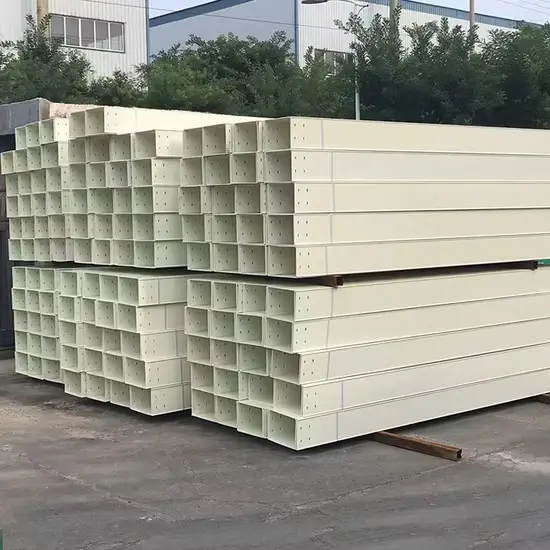

Thang Máng Cáp Composite - Giải Pháp Hiện Đại Cho Các Công Trình Xây Dựng

Khái Niệm và Đặc Điểm Kỹ Thuật của Thang Máng Cáp Composite

Thang máng cáp  composite là một hệ thống dẫn cáp hiện đại được chế tạo từ vật liệu composite - sự kết hợp giữa nhựa epoxy hoặc polyester và sợi thủy tinh (fiberglass) hoặc sợi carbon. Khác với các loại thang máng cáp truyền thống làm từ thép hoặc nhôm, thang máng cáp  composite mang lại những tính chất vật lý độc đáo và ưu việt hơn trong nhiều khía cạnh. Vật liệu này được thiết kế để đáp ứng các tiêu chuẩn quốc tế khắt khe nhất, đồng thời cung cấp hiệu suất cao trong môi trường khắc nghiệt. Đặc biệt, thang máng cáp  composite có khả năng chống ăn mòn hoàn toàn, không cần bảo dưỡng định kỳ như các vật liệu kim loại khác, giúp tiết kiệm chi phí bảo trì lâu dài.

Cấu trúc vật liệu của thang máng cáp  composite được thiết kế với độ chính xác cao, từng lớp sợi được sắp xếp song song và được nhúng chặt chẽ trong một ma trận nhựa. Quá trình sản xuất sử dụng công nghệ pultruded (kéo dây liên tục), đảm bảo tính đồng nhất và chất lượng ổn định. Tính chất cơ học của thang máng cáp  composite được cải thiện thông qua việc tối ưu hóa tỷ lệ sợi và ma trận, giúp đạt được độ bền cao mà không làm tăng trọng lượng. Điều này khiến thang máng cáp  composite trở thành lựa chọn lý tưởng cho các dự án đòi hỏi sức chịu tải lớn nhưng cần giảm nhẹ cấu trúc hỗ trợ.

Tính năng chống ăn mòn của thang máng  cáp composite xuất phát từ bản chất không phản ứng hóa học của nhựa với các chất oxy hóa và acid. Khi so sánh với thép được phủ kẽm hoặc nhôm anodized, thang máng cáp  composite không cần sơn phủ bảo vệ, không bị gỉ sét, và không cần bảo dưỡng định kỳ. Đây là một lợi thế kinh tế đáng kể, đặc biệt trong các ứng dụng dài hạn. Hơn nữa, thang máng cáp  composite có khả năng cách điện xuất sắc, mang lại an toàn cao hơn cho các kỹ sư và công nhân khi làm việc với các hệ thống điện cao áp.

Thành Phần Vật Liệu và Quy Trình Sản Xuất

Thang máng cáp  composite được chế tạo từ ba thành phần chính: sợi tăng cường (thường là sợi thủy tinh E-glass hoặc carbon), ma trận nhựa (epoxy hoặc polyester không bão hòa), và các phụ gia hóa học để cải thiện các tính chất cụ thể. Sợi thủy tinh được chọn vì độ bền cao, khả năng chống ăn mòn tốt, và giá cả hợp lý. Các sợi này được cuộn thành bundle và được đẩy qua một khuôn hình thang máng cáp, trong đó chúng được ngâm chìm trong ma trận nhựa và được nén để tạo thành sản phẩm cuối cùng.

Quá trình pultruded là nền tảng của sản xuất thang máng  cáp composite hiện đại. Trong quy trình này, sợi được căng từ các cuộn và đi qua một thiết bị rửa để loại bỏ các tạp chất. Sau đó, chúng được đưa qua một bể nhựa nóng chảy, nơi chúng được ngâm chìm hoàn toàn. Các sợi được bao phủ nhựa sau đó đi vào một lò sấy có nhiệt độ kiểm soát, nơi nhựa được làm cứng và các sợi được liên kết với nhau. Cuối cùng, sản phẩm được cắt theo các chiều dài tiêu chuẩn và kiểm tra chất lượng.

Các phụ gia được thêm vào ma trận nhựa để tạo ra thang  máng cáp composite có tính chất mong muốn. Chất tẩm UV được thêm vào để bảo vệ sản phẩm khỏi các tia tử ngoại, chất chống rơi (fire retardants) được thêm để tăng tính an toàn về cháy, và các chất gia cố khác được thêm để cải thiện độ bền. Sự kiểm soát chặt chẽ các điều kiện sản xuất, bao gồm nhiệt độ, độ ẩm, và tốc độ xử lý, đảm bảo rằng thang mán g cáp composite đáp ứng các tiêu chuẩn chất lượng quốc tế cao nhất.

So Sánh Với Các Loại Thang Máng Cáp Truyền Thống

Khi so sánh thang má ng cáp composite với các loại thang máng cáp từ thép hoặc nhôm, sự khác biệt rõ ràng ngay từ những tính chất cơ bản. Thép yêu cầu bảo dưỡng thường xuyên, bao gồm sơn phủ và xử lý chống gỉ, đặc biệt trong môi trường ẩm hoặc có hóa chất. Nhôm nhẹ hơn thép nhưng dễ bị ăn mòn trong môi trường kiềm, yêu cầu anodized và bảo dưỡng định kỳ. Ngược lại, thang máng cáp composit không cần bất kỳ bảo dưỡng nào sau khi lắp đặt, tiết kiệm chi phí operasi lâu dài một cách đáng kể.

Trọng lượng là một yếu tố quan trọng khác. Thang máng cáp composite nhẹ hơn khoảng 80% so với thang máng thép có kích thước tương đương, làm cho việc vận chuyển, lưu trữ, và lắp đặt trở nên dễ dàng hơn. Điều này đặc biệt quan trọng đối với các dự án trên cao hoặc ở các vị trí khó tiếp cận. Mặc dù nhôm cũng nhẹ, nhưng nó không có khả năng cách điện như thang máng cáp composite, điều này mang lại các lợi ích bổ sung về an toàn điện.

Chi phí ban đầu của thang máng cáp composite có thể cao hơn so với thép hoặc nhôm, nhưng khi xem xét toàn bộ vòng đời của sản phẩm, chi phí tổng thể thường thấp hơn. Không cần chi phí bảo dưỡng, thay thế, hoặc nâng cấp trong 50 năm trở lên, thang máng cáp composite mang lại ROI (Return on Investment) xuất sắc cho các nhà đầu tư. Đây là lý do tại sao các công ty lớn và các dự án công cộng ngày càng chọn thang máng cáp composite làm giải pháp dẫn cáp của họ.

Ứng Dụng Thực Tế Của Thang Máng Cáp Composite

Thang máng cáp  composite được sử dụng rộng rãi trong nhiều ngành công nghiệp và môi trường khác nhau, mỗi nơi có những yêu cầu và thách thức riêng. Từ các nhà máy hóa chất, các nhà máy điện, đến các trung tâm dữ liệu, thang mán g cáp composite đã chứng minh giá trị của nó bằng cách cung cấp hiệu suất ổn định trong suốt thời gian sử dụng dài. Khả năng thích ứng của thang máng cáp composite với các môi trường khác nhau, từ ven biển đến sa mạc, từ phòng lạnh đến cơ sở công nghiệp nóng, làm cho nó trở thành giải pháp toàn dụng cho các nhà quản lý cơ sở hạ tầng.

Một ứng dụng quan trọng của thang mán g cáp composite là trong các nhà máy hóa chất và lọc dầu. Trong những môi trường này, các chất hóa học mạnh như axit, kiềm, và các dung môi hữu cơ được sử dụng thường xuyên, và thép hoặc nhôm không thể chịu đựng được sự tiếp xúc dài hạn. Thang  máng cáp composite có khả năng chống lại hầu hết các hóa chất công nghiệp, bảo vệ các cáp điện và điều khiển quan trọng khỏi bị hỏng hóc. Một số nhà máy đã báo cáo rằng sau khi thay thế các hệ thống cáp thép bằng thang máng cáp  composite, chi phí bảo dưỡng giảm xuống gần 70%, tương ứng với hàng tỷ đồng tiết kiệm hàng năm.

Ứng Dụng Trong Các Cơ Sở Công Nghiệp Hóa Chất

Các cơ sở công nghiệp hóa chất đối mặt với những thách thức khắc nghiệt nhất khi quản lý các hệ thống dẫn cáp. Thang  máng cáp composite đã tỏ ra là lựa chọn tối ưu cho các ứng dụng này vì khả năng chống ăn mòn tuyệt đối của nó. Các hóa chất như axit sunfuric, axit nitric, nước muối đặc, và các dung môi hữu cơ không thể gây hư hại cho thang  máng cáp composite. Điều này khác biệt rõ ràng với thép, thậm chí là thép không gỉ, cũng có thể bị ăn mòn trong môi trường hóa chất mạnh.

Một ví dụ cụ thể là một nhà máy sản xuất axit ở Việt Nam, nơi các cáp điện của hệ thống kiểm soát được bảo vệ bằng thang máng cáp  composite. Sau 8 năm hoạt động, các kiểm tra đều cho thấy không có bất kỳ dấu hiệu ăn mòn, rỉ sét, hoặc xuống cấp nào. So sánh với hệ thống thép cũ được thay thế, chi phí bảo dưỡng đã giảm từ khoảng 500 triệu đồng hàng năm xuống còn gần bằng 0. Hơn nữa, thang máng cáp composite giúp giảm nguy hiểm tiềm tàng từ các phần kim loại bị ăn mòn bong tróc và rơi xuống, đây là một mối lo ngại về an toàn.

Khả năng cách điện của thang máng cáp composite cũng là một lợi thế lớn trong các cơ sở công nghiệp hóa chất. Không như thép, nó không dẫn điện, giảm nguy hiểm điện giật cho các công nhân. Mặc dù điều này cũng có thể được cấp cho nhôm anodized, nhưng thang máng cáp composite còn cung cấp khả năng chống ăn mòn tuyệt đối mà nhôm không có. Một số nhà máy lớn đã áp dụng "quy tắc vàng" là sử dụng thang máng cáp composite cho tất cả các hệ thống mới trong các khu vực công nghiệp hóa chất, vì lợi ích kinh tế và an toàn dài hạn.

Ứng Dụng Trong Các Trung Tâm Dữ Liệu và Tòa Nhà Thông Minh

Các trung tâm dữ liệu (data centers) hiện đại yêu cầu các hệ thống dẫn cáp cực kỳ phức tạp để quản lý hàng triệu cáp mạng, cáp điện, và cáp kiểm soát. Thang máng cáp composite là lựa chọn lý tưởng cho những ứng dụng này vì khả năng cách điện, độ bền, và tính dễ bảo trì của nó. Khi so sánh với các lựa chọn khác, thang máng cáp composite mang lại một lợi thế cạnh tranh: nó không yêu cầu nền tảng cơ sở hạ tầng bổ sung để hỗ trợ các dải lệch điện thế hoặc tiếp đất, giảm chi phí lắp đặt tổng thể.

Facebook, Google, và các công ty công nghệ lớn khác đang xây dựng các trung tâm dữ liệu ở Việt Nam và các nước Đông Nam Á, và nhiều trong số họ đã chọn thang máng cáp composite cho các hệ thống quản lý cáp. Các trung tâm này yêu cầu sự hiệu quả cao về năng lượng, độ đáng tin cây 99.99%, và khả năng mở rộng mà không cần đầu tư vốn đáng kể. Thang  máng cáp composite cung cấp giải pháp đáp ứng tất cả các yêu cầu này. Khi cần thêm các cáp mới, việc mở rộng thang máng  cáp composite hiện có là dễ dàng và kinh tế, không giống như các hệ thống thép cũ nơi mà việc mở rộng có thể yêu cầu thay thế toàn bộ hệ thống.

Trong các tòa nhà thông minh và các khu phức hợp văn phòng hiện đại, thang máng cáp composite cũng đang trở thành tiêu chuẩn mới. Các tòa nhà này có các hệ thống tự động hóa phức tạp để quản lý điều hòa không khí, chiếu sáng, an ninh, và khác. Số lượng cáp cần thiết để hỗ trợ các hệ thống này rất lớn, và việc quản lý chúng hiệu quả là rất quan trọng. Thang máng cáp composite cung cấp một giải pháp sạch, đẹp mắt, và dễ bảo trì. Hơn nữa, thang máng cáp composite có tính chất kháng cháy tốt, điều này quan trọng cho các tòa nhà nơi an toàn là mối quan tâm hàng đầu.

Ứng Dụng Trong Các Môi Trường Ven Biển và Ngoài Trời

Các môi trường ven biển là một trong những điều kiện khắc nghiệt nhất cho các hệ thống dẫn cáp truyền thống. Không khí mặn, độ ẩm cao, và sóng lớn tạo ra một môi trường ăn mòn mạnh mẽ. Thang máng cáp composite là lựa chọn duy nhất thực sự hiệu quả cho các ứng dụng ven biển, bởi vì nó có khả năng chống lại muối và độ ẩm không giới hạn mà không bị ăn mòn hoặc xuống cấp. Các dự án năng lượng gió ngoài khơi, các nhà máy desalination nước mặn, và các cơ sở khai thác dầu khí ven biển đều sử dụng thang máng cáp composite.

Một ví dụ nổi tiếng là các trang trại điện gió ngoài khơi ở châu Âu, nơi các điều kiện thời tiết là khắc nghiệt và bảo dưỡng là tốn kém. Các nhà thầu chọn thang máng cáp composite vì khả năng duy trì tính toàn vẹn cấu trúc trong suốt 20-30 năm vận hành mà không cần bảo dưỡng. Không khí mặn không thể gây hại cho thang máng cáp composite, không giống như thép hoặc nhôm, phải được bảo vệ bằng các lớp sơn và lớp phủ định kỳ.

Trên đất liền, thang máng cáp composite cũng tỏ ra tuyệt vời trong các ứng dụng ngoài trời. Tia tử ngoại mặt trời, sự thay đổi nhiệt độ từ -40°C đến +60°C, mưa bão, và các điều kiện thời tiết khác đều có thể được thang máng  cáp composite chịu đựng mà không có bất kỳ hư hại nào. Hơn nữa, thang máng cáp com posite không bị nhuộm mầu bởi ánh sáng mặt trời dài hạn, duy trì sắc ngoài được lâu. Các đường dây điện cao thế, các trạm biến áp, và các cơ sở ngoài trời khác đều sử dụng thang m áng cáp composite để quản lý các cáp của họ một cách đáng tin cây và kinh tế.

Lợi Ích Kinh Tế và Môi Trường Của Thang Máng Cáp Composite

Chi phí vòng đời (LCC - Life Cycle Cost) là một khái niệm quan trọng trong quản lý cơ sở hạ tầng hiện đại, và đây là nơi thang máng cáp com posite thực sự tỏa sáng. Mặc dù giá mua ban đầu của thang máng cáp composite có thể cao hơn 20-30% so với thép hoặc nhôm, chi phí bảo dưỡng, thay thế, và nâng cấp của nó là gần như bằng 0 trong 50 năm hoạt động. Khi bạn cộng tất cả các chi phí này lại, thang máng cáp composite thường có LCC thấp hơn 40-60% so với các lựa chọn khác.

Tính toán chi tiết cho một dự án lớn với 10 tấn thang máng cáp composite được sử dụng cho một nhà máy điện có thể trông như sau: Nếu chi phí mua ban đầu là 500 triệu đồng (50 triệu/tấn), chi phí lắp đặt có thể là 100 triệu đồng. Với các hệ thống thép tương đương, bạn sẽ cần chi 100 triệu đồng cho sơn phủ bảo vệ ban đầu, sau đó 20-30 triệu đồng hàng năm cho bảo dưỡng trong 50 năm, với tổng cộng 1.1-1.6 tỷ đồng. Với thang máng cáp composite, chi phí bảo dưỡng hàng năm gần như bằng 0, vì vậy chi phí tổng thể chỉ là 600 triệu đồng, tiết kiệm 500 triệu đến 1 tỷ đồng.

Giảm Chi Phí Bảo Dưỡng Lâu Dài

Một trong những lợi ích lớn nhất của thang máng cáp compo site là sự loại bỏ gần như hoàn toàn các chi phí bảo dưỡng. Các hệ thống thép cần sơn phủ định kỳ, thường mỗi 3-5 năm, đặc biệt là ở các môi trường khắc nghiệt như ven biển hoặc công nghiệp hóa chất. Chi phí sơn phủ, bao gồm lao động, vật tư, và chi phí ngừng hoạt động, có thể lên tới 50-100 triệu đồng cho một nhà máy trung bình. Thang máng cáp composite không cần bất kỳ bảo dưỡng nào, tiết kiệm chi phí này hoàn toàn.

Hơn nữa, thang  máng cáp composite không cần kiểm tra định kỳ về tình trạng ăn mòn hoặc rỉ sét. Các hệ thống thép hoặc nhôm yêu cầu các kiểm tra thường xuyên để phát hiện các dấu hiệu xuống cấp sớm. Những kiểm tra này đòi hỏi công nhân có kỹ năng đặc biệt, phần lớn thời gian làm việc, và có thể nguy hiểm nếu thang máng cáp composite được lắp đặt ở độ cao. Loại bỏ nhu cầu kiểm tra này không chỉ tiết kiệm tiền mà còn cải thiện an toàn nơi làm việc.

Chi phí thay thế cũng được giảm xuống khi sử dụng thang máng cáp com posite. Các hệ thống thép hoặc nhôm, sau 20-30 năm, có thể cần được thay thế hoặc sửa chữa lớn do ăn mòn hoặc thiệt hại khác. Chi phí thay thế toàn bộ một hệ thống có thể lên tới hàng tỷ đồng, bao gồm việc ngừng hoạt động, tháo dỡ, lắp đặt, và kiểm tra. Thang máng cáp composite, được thiết kế để tồn tại trong 50 năm hoặc lâu hơn mà không cần thay thế, loại bỏ chi phí này hoàn toàn.

Lợi Ích Môi Trường và Tính Bền Vững

Từ quan điểm môi trường, thang máng cáp composite mang lại một số lợi ích quan trọng. Thứ nhất, việc sản xuất thang máng cáp composite tiêu hao ít năng lượng hơn so với sản xuất thép hoặc nhôm. Thép yêu cầu luyện kim ở nhiệt độ rất cao, từ 1500°C trở lên, tiêu hao lượng năng lượng khổng lồ. Nhôm cũng đòi hỏi một quá trình sản xuất tích cực năng lượng cao. Thang máng cáp composite, được sản xuất bằng công nghệ pultruded ở các nhiệt độ thấp hơn, tiêu hao khoảng 30-50% ít năng lượng hơn.

Thứ hai, thang máng cáp composite không yêu cầu sơn phủ bảo vệ, do đó không có phát thải hóa chất từ các lớp sơn. Các lớp sơn chứa các hóa chất dễ bay hơi (VOCs) và các chất ô nhiễm khác có thể gây hại cho môi trường. Bằng cách loại bỏ nhu cầu sơn phủ, thang máng cáp composite giúp giảm ô nhiễm không khí và nước. Hơn nữa, khi các lớp sơn cũ từ các hệ thống thép cần được loại bỏ, quá trình này có thể tạo ra chất thải nguy hiểm chứa chì và các chất độc hại khác.

Thứ ba, tuổi thọ dài của thang máng cáp composite có nghĩa là cần ít hơn các tài nguyên được sử dụng. Nếu một hệ thống thép cần được thay thế sau 30 năm, bạn đã sử dụng các tài nguyên cho hai hệ thống so với thang máng cáp composite chỉ yêu cầu một. Điều này dịch thành giảm khai thác khoáng sản, tiết kiệm năng lượng, và giảm phát thải carbon. Trong bối cảnh biến đổi khí hậu toàn cầu, các công ty ngày càng tìm kiếm các giải pháp bền vững, và thang m áng cáp composite là một trong những lựa chọn tốt nhất.

Tác Động Kinh Tế Tổng Thể Cho Các Doanh Nghiệp

Áp dụng thang máng cáp composite có thể có tác động kinh tế lớn đến toàn bộ hoạt động của một doanh nghiệp. Giảm chi phí bảo dưỡng trực tiếp giúp cải thiện lợi nhuận. Nhưng có các lợi ích gián tiếp khác cũng có giá trị. Chẳng hạn, giảm thời gian ngừng hoạt động cho bảo dưỡng có nghĩa là sản xuất liên tục, dẫn đến doanh thu cao hơn. Giảm nguy hiểm an toàn từ các phần kim loại ăn mòn hoặc từ điều kiện cách điện kém có thể giảm bảo hiểm trách nhiệm. Và những yếu tố này cộng lại thành lợi ích tài chính đáng kể.

Một nghiên cứu trường hợp từ một công ty dầu khí lớn cho thấy rằng sau khi chuyển sang thang máng cáp composite, tổng chi phí sở hữu giảm xuống 45% trong 20 năm đầu. Chi phí bảo dưỡng giảm từ 80 triệu đồng/năm xuống gần 0. Chi phí bảo hiểm cũng giảm do giảm nguy hiểm. Và quan trọng nhất, thời gian ngừng hoạt động để bảo dưỡng giảm gần 50%, tương ứng với hàng trăm tỷ đồng doanh thu bổ sung mỗi năm từ sản xuất liên tục.

Tiêu Chuẩn Kỹ Thuật và Hướng Dẫn Lựa Chọn Thang Máng Cáp Composite

Khi chọn thang máng cáp composite cho một dự án cụ thể, cần xem xét một số tiêu chuẩn kỹ thuật và yêu cầu thiết kế. Thang máng cáp composite được sản xuất theo các tiêu chuẩn quốc tế như NEMA FRP 1.2 (Tiêu chuẩn Mỹ), EN 14986 (Tiêu chuẩn Châu Âu), và JIS S 4622 (Tiêu chuẩn Nhật Bản). Những tiêu chuẩn này xác định các yêu cầu về kích thước, công suất chịu tải, tính chất vật lý, và các đặc tính khác. Khi mua thang máng cáp composite, người mua nên xác minh rằng sản phẩm tuân thủ các tiêu chuẩn thích hợp cho ứng dụng của họ.

Một bước quan trọng trong việc chọn thang máng cáp com posite là xác định tải trọng cần thiết. Mỗi kích thước của thang máng cáp composite có công suất chịu tải khác nhau, thường được xác định bằng kg/m. Ví dụ, một thang máng cáp composite có chiều rộng 150 mm có thể có công suất chịu tải là 100 kg/m, trong khi một cái rộng 300 mm có thể chịu 300 kg/m. Cần tính toán khối lượng tất cả các cáp sẽ được đặt trong thang máng cáp co mposite, sau đó chọn một thang máng cáp composite có công suất chịu tải ít nhất 25% cao hơn tải trọng tính toán để đảm bảo an toàn và linh hoạt cho việc mở rộng trong tương lai.

Tiêu Chuẩn Quốc Tế Và Yêu Cầu Chứng Chỉ

Thang máng cáp composite được sản xuất theo một loạt các tiêu chuẩn quốc tế khắt khe. Tiêu chuẩn NEMA FRP 1.2 của Mỹ xác định các yêu cầu cho các sản phẩm composite được sử dụng trong các ứng dụng điện. Nó bao gồm các thử nghiệm cơ học, tính chất hóa học, khả năng chống cháy, và các tiêu chí hiệu suất khác. Tiêu chuẩn EN 14986 của Châu Âu tương tự nhưng cũng bao gồm các yêu cầu cụ thể cho các ứng dụng ở Châu Âu. Bất kỳ thang máng cáp composite chất lượng cao nào cũng nên có chứng chỉ từ các tổ chức thử nghiệm độc lập cho thấy nó đáp ứng các tiêu chuẩn này.

Khi mua thang máng cáp composite, nên yêu cầu chứng chỉ và báo cáo kiểm nghiệm từ nhà sản xuất. Những tài liệu này phải bao gồm các thử nghiệm về độ bền kéo, độ bền nén, sức chịu đôi, khả năng chống ăn mòn, tính chất cách điện, và khả năng chống cháy. Không phải tất cả các nhà sản xuất đều thực hiện các thử nghiệm này, vì vậy cần cẩn thận trong việc lựa chọn nhà cung cấp. Các nhà sản xuất uy tín thường cung cấp các báo cáo kiểm nghiệm chi tiết từ các phòng thí nghiệm được công nhận quốc tế.

Hơn nữa, thang máng cáp composite được sử dụng trong các ứng dụng liên quan đến lưới điện thường cần được chứng nhận bởi các cơ quan quản lý địa phương. Ở Việt Nam, điều này có thể bao gồm chứng nhận từ Cơ quan Điều Tiết Điện Lực. Ở các nước khác, có thể cần chứng nhận UL (Underwriters Laboratories) hoặc CE (Conformité Européenne). Khi lựa chọn thang máng cáp composite, cần xác minh rằng nó có các chứng nhận cần thiết cho khu vực sử dụng

.

Hướng Dẫn Tính Toán Tải Trọng Và Kích Thước

Tính toán tải trọng chính xác là rất quan trọng khi lựa chọn thang máng cáp composite. Bước đầu tiên là liệt kê tất cả các loại cáp sẽ được đặt trong thang máng cáp composite: cáp điện, cáp mạng, cáp quang, cáp kiểm soát, v.v. Sau đó, xác định đường kính và số lượng mỗi loại cáp. Một bảng được cung cấp bởi hầu hết các nhà sản xuất thang máng cáp composite liệt kê trọng lượng trên một mét chiều dài cho các cáp khác nhau.

Ví dụ, một cáp điện tiêu chuẩn 4 mm² có thể nặng khoảng 0.15 kg/m, một cáp mạng Cat6 có thể nặng 0.2 kg/m. Nếu bạn có 100 cáp điện 4 mm² và 50 cáp mạng Cat6, tổng trọng lượng sẽ là (100 × 0.15) + (50 × 0.2) = 15 + 10 = 25 kg/m. Tiếp theo, nhân số này với hệ số an toàn (thường là 1.25 hoặc 1.5) để tính tải trọng thiết kế, trong trường hợp này 25 × 1.25 = 31.25 kg/m hoặc 25 × 1.5 = 37.5 kg/m.

Bây giờ, bạn cần chọn một thang máng cáp composite có công suất chịu tải lớn hơn tải trọng thiết kế. Nếu tải trọng thiết kế là 37.5 kg/m, bạn nên chọn một thang máng cáp composite có công suất chịu tải ít nhất 50 kg/m. Điều này để lại chỗ trống cho sự không đảo chiều trong tính toán, mở rộng trong tương lai, và để đảm bảo hành vi xuyên tâm an toàn. Hơn nữa, cần xem xét chiều rộng của thang máng cáp composite để đảm bảo rằng tất cả các cáp sẽ phù hợp mà không bị chặn hoặc buộc.

Cân Nhắc Về Lắp Đặt Và Tương Thích

Khi lắp đặt thang máng cáp composite, cần tuân thủ một số nguyên tắc kỹ thuật quan trọng. Thứ nhất, thang máng cáp composite phải được hỗ trợ bởi các bộ phận kèm được thiết kế cho nó. Các bộ phận kèm này, thường được làm từ thép được phủ kẽm, phải được lựa chọn dựa trên trọng lượng của thang máng cáp composite và tải trọng mà nó sẽ mang. Khoảng cách giữa các điểm hỗ trợ thường không nên vượt quá 1.5 mét để đảm bảo độ võng (sag) không vượt quá các giới hạn được chỉ định.

Thứ hai, thang máng cáp composite phải được tiếp đất (grounding) trong các ứng dụng điện để đảm bảo an toàn. Mặc dù thang máng cáp composite không dẫn điện, một dây tiếp đất kim loại nên được lắp dọc theo độ dài của nó để giúp phóng tĩnh điện và cung cấp một đường dẫn tiếp đất có liên quan. Điều này đặc biệt quan trọng trong các môi trường với nguy hiểm tĩnh điện cao, chẳng hạn như các nhà máy hóa chất hoặc trung tâm dữ liệu.

Thứ ba, thang máng cáp composite phải được cắt và khoan để lắp đặt các cáp và các linh kiện khác. Công cụ cắt chuẩn có thể được sử dụng, nhưng cần phải cẩn thận để không tạo ra các cạnh sắc hoặc hư hỏng cấu trúc. Một nhưỡng dũa mịn hoặc công cụ chà nhám có thể được sử dụng để mềm mại các cạnh sau khi cắt. Khi khoan lỗ, nên sử dụng một tốc độ khoan chậm và một chút dầu máy để tránh chỉ phá tổn thương vật liệu.

Tổng Kết

Qua việc tìm hiểu sâu về thang máng cáp composite, chúng ta có thể thấy rằng đây là một giải pháp vượt trội không chỉ về hiệu năng kỹ thuật mà còn về giá trị kinh tế dài hạn. Thang máng cáp composite mang lại sự kết hợp hoàn hảo giữa độ bền cao, khả năng chống ăn mòn tuyệt đối, cách điện xuất sắc, và yêu cầu bảo dưỡng gần như bằng không. Từ các nhà máy hóa chất khắc nghiệt đến các trung tâm dữ liệu hiện đại, từ các cơ sở ven biển đến các khu vực công nghiệp sôi động, thang máng cáp composite đã chứng tỏ khả năng của nó để thích ứng với mọi loại ứng dụng.

Chi phí vòng đời của thang máng cáp composite thường thấp hơn 40-60% so với các lựa chọn thép hoặc nhôm truyền thống, khi xem xét tất cả các chi phí lắp đặt, bảo dưỡng, và thay thế trong 50 năm. Ngoài lợi ích kinh tế, thang máng cáp composite cũng mang lại những lợi ích môi trường đáng kể, tiêu hao ít năng lượng hơn trong sản xuất, không yêu cầu sơn phủ bảo vệ, và có tuổi thọ dài giúp giảm tác động tiêu thụ tài nguyên. Các công ty và các dự án công cộng ngày càng nhận ra giá trị của thang máng cáp composite và đang chuyển sang nó như một tiêu chuẩn mới cho các hệ thống dẫn cáp.

Khi lựa chọn thang máng cáp composite, cần cẩn thận để tuân thủ các tiêu chuẩn quốc tế, tính toán tải trọng chính xác, và chọn nhà sản xuất uy tín có chứng nhận thích hợp. Lắp đặt chính xác, bao gồm hỗ trợ thích hợp, tiếp đất, và cắt/khoan cẩn thận, sẽ đảm bảo hiệu suất tối ưu lâu dài của thang máng cáp composite. Với những lợi ích rõ ràng và các ứng dụng rộng rãi, thang máng cáp composite chắc chắn sẽ trở thành lựa chọn ưa thích cho các hệ thống dẫn cáp trong tương lai.
